Печи с холодными стенками / Вакуумные печи
Печи с холодными стенками или вакуумные печи — это печи, в которых устойчивый к давлению, газонепроницаемый корпус отделяет пространство нагревательного элемента и рабочее пространство печи от атмосферы, а стенкки печи при этом охлаждаются для обеспечения прочности.
Обычно печи такого типа — это вакуумные печи или печи высокого давления с нагревателями из графита или тугоплавких металлов, таких как вольфрам или молибден. К этому классу печей также можно отнести трубчатые печи типа LORA-G.

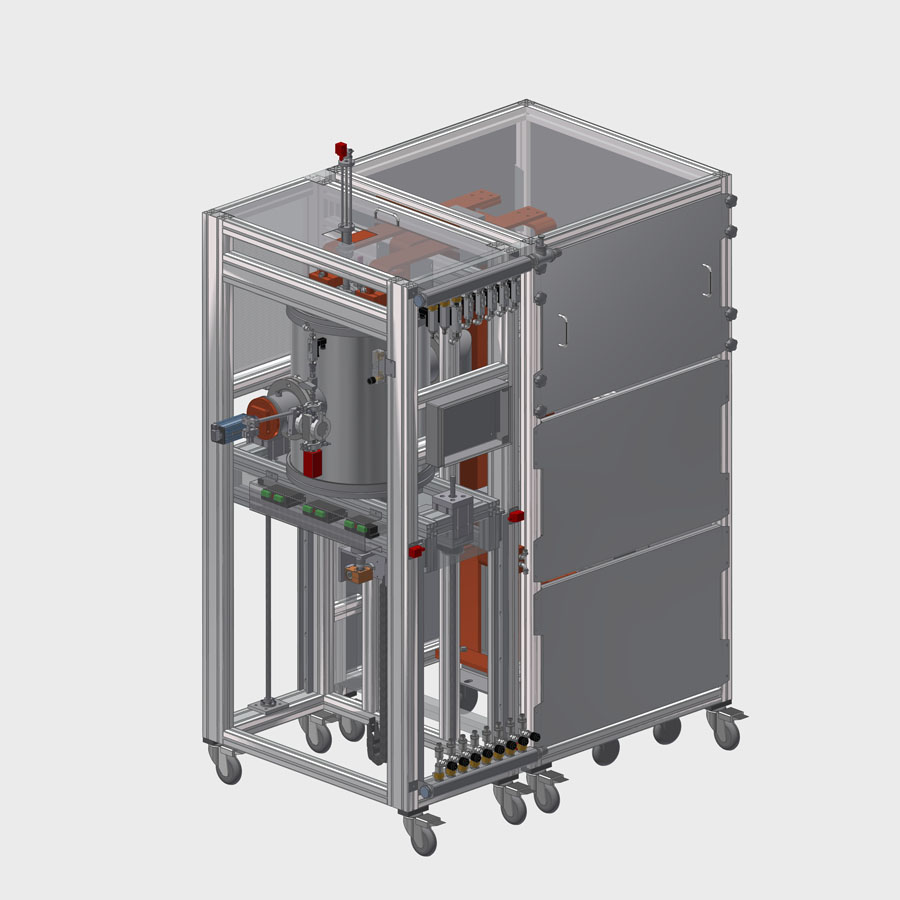

Высоковакуумные печи с холодными стенками и вольфрамовыми нагревателями
В высоковакуумные печах с холодными стенками и вольфрамовыми нагревателями используется исключительно эффективная технология экранов для теплоизоляции и печь продувается сухим инертным газом. Благодаря этому такие печи характеризуются хорошим вакуумом, коротким временем откачки и быстрым временем охлаждения.
Краткое описание печи:
- Температура до 2500 °C
- Атмосфера: инертная или вакуум
- Диаметр зона нагрева: от 100 до 300 mm
- Высота зоны нагрева: от 200 до 400 mm
- Достижимый уровень давления: 1 x 10-6 mbar
- Диапазон мощности: от 10 до 100 kW
- Измерение температуры с помощью пирометра или (до 2200 °C) термопарой типа С (5%вольфрам-рений /26% вольфрам-рений)
Структура зоны нагрева:
- Однозонная
Загрузка:
- Верхняя загрузка
- Печь с подъемным устройством
Варианты оснащения печи:
- Комплексное питание печи, вакуумной установки, установок подачи газа и перемещения образцов: с интерфейсом с компьютером или без интерфейса
- Программное обеспечение питания
- Перемещаемые пробные термопары
- Смотровые окна
- Тигели и лодочки
- Вращаемые столики для образцов
- Система подачи защитного газа с клапаном перегрузки по давлению для печей с защитной атмосферой
Применение печи:
- Физические эксперименты
- Исследования по твердотельной химии
- Плавление/Легирование
- Спекание
- Перекристаллизация (вольфрамовые нити в ламповом производстве)
- Термообработка в вакууме
Печи высокого давления с холодными стенками
Печи высокого давления с холодными стенками сочетают устойчивую к давлению охлаждаемую стенку с металлическим нагревателем. Для теплоизоляции используются материалы, которые прежде всего уменьшают теплообмен конвекцией.
Краткое описание печи:
- Температура до 1800 °C
- Атмосфера: зависит от используемых нагревателей
- Диаметр зона нагрева: от 40 до 100 mm
- Высота зоны нагрева: от 200 до 2000 mm
- Достижимый уровень давления: 100 bar
- Диапазон мощности: от 10 до 100 kW
- Измерение температуры термопарой
Структура зоны нагрева:
- Однозонная
- Многозонная
Загрузка:
- Верхняя загрузка
- Печь с подъемным устройством
Варианты оснащения печи:
- Разнообразные варианты питания печи: с интерфейсом с компьютером или без интерфейса
- Программное обеспечение питания
- Тигели
- Перемещаемые пробные термопары
- Загрузочные устройства с гравиметрическим дозированием
- Устройство быстрого охлаждения
- Дополнительные рабочие трубы
Применение печи:
- Плавление/Легирование
- Спекание под давлением
- Исследование кинетики реакций при высоких температурах и давлениях
